Káblové súbory priame a prechodové s technológiou za tepla a za studena



GTS1 do 36kV

Teplom zmrštiteľné priame spojky pre jednožilové káble s XLPE izoláciou


Použitie:
Slúžia na spájanie jednožilových VN káblov s plastovou izoláciou. Možnosť uloženia vo vzduchu alebo v zemi. Spojka je plne tienená.
Popis:
1. Dvojvrstvová trubica.
2. Trubica na riadenie poľa.
3. Mastik pre riadenie pola.
4. Vonkajšia ochranná trubica
5. Mastik tesniaci proti vlhkosti a vode.
6. Pocínovaná medená páska na prepojenie uzemnenia.
7. Spojovač. (na objednávku - nie je súčasťou sady)
8. Spojovač pre drôty tienenia.

Technické normy a predpisy:
Spĺňa požiadavky normy CENELEC HD 629.2 a IEC 60502-4.

Objednávací kód Napätie kV Rozsah prierezu v mm2 Dĺžka v mm
17GTS1.50 12 25 - 50 750
17GTSI1.95 12 50 - 95 750
17GTSI1.240 12 95 - 240 750
17GTS1.400 12 240 - 400 750
17GTS1.630 12 400 - 630 750
24GTS1.50 24 25 - 50 750
24GTS1.240 24 50 - 240 750
24GTS1.400 24 150 - 400 750
24GTS1.630 24 400 - 630 1000
36GTS1.95 36 35 - 95 1000
36GTS1.240 36 70 - 240 1000
36GTS1.400 36 120 - 400 1000
36GTS1.630 36 400 - 630 1000


GTS3 do 36kV

Teplom zmrštiteľné priame spojky pre trojžilové káble s XLPE izoláciou


Použitie:
Slúžia na spájanie trojžilových VN káblov s plastovou izoláciou. Možnosť uloženia vo vzduchu alebo v zemi. Spojka je plne tienená.
Popis:
1. Dvojvrstvová trubica.
2. Trubica na riadenie poľa.
3. Pocínovaná medená páska na prepojenie uzemnenia.
4. Mastik pre riadenie pola.
5. Vonkajšia ochranná trubica
6. Mastik tesniaci proti vlhkosti a vode.
7. Púzdro.
8. Spojovač. (na objednávku - nie je súčasťou sady)

Technické normy a predpisy:
Spĺňa požiadavky normy CENELEC HD 629.2 a IEC 60502-4.

Objednávací kód Napätie kV Rozsah prierezu v mm2 Dĺžka v mm
17GTS3.50 12 25 - 50 1200
17GTS3.95 12 50 - 95 1200
17GTS3.240 12 95 - 240 1300
17GTS3.400 12 240 - 400 1400
24GTS3.50 24 25 - 50 1200
24GTS3.240 24 70 - 240 1300
24GTS3.400 24 150 - 400 1600
36GTS3.95 36 35 - 95 1600
36GTS3.240 36 70 - 240 1600
36GTS3.400 36 120 - 400 2000


GTM3 do 36kV

Teplom zmrštiteľná prechodová spojka pre trojžilové káble s papierovou izoláciou na trojžilové káble s XLPE izoláciou



Použitie:
Slúžia na spájanie trojžilových VN káblov s papierovou izoláciou s trojžilovými káblami s plastovou izoláciou. Pre použitie na káble s obvodovou izoláciou s definovaným typom oloveného plášťa. Spojka je plne tienená a je vhodná na uloženie do zemi.
Popis:
1. Dvojvrstvová trubica.
2. Trubica na riadenie poľa.
3. Pocínovaná medená páska na prepojenie uzemnenia.
4. Mastik pre riadenie pola.
5. Vonkajšia ochranná trubica
6. Mastik tesniaci proti vlhkosti a vode.
7. Púzdro.
8. Spojovač. (na objednávku - nie je súčasťou sady)
9. Trubica - olejová bariéra.
10. Polovodivá trubica.
12. Mastik pre riadenie poľa.
13. Polovodivá páska.

Technické normy a predpisy:
Spĺňa požiadavky normy CENELEC HD 629.2 a IEC 60502-4.


Objednávací kód Napätie kV Rozsah prierezu v mm2 Dĺžka v mm
17GTM3.50K 12 25 - 50 1100
17GTM3.95K 12 50 - 95 1100
17GTM3.240K 12 95 - 240 1200
17GTM3.400K 12 240 - 400 1400
24GTM3.50K 24 25 - 50 1100
24GTM3.240K 24 50 - 240 1200
24GTM3.400K 24 150 - 400 1400
36GTM3.95K 36 35 - 95 1300
36GTM3.240K 36 70 - 240 1400
36GTM3.400K 36 150 - 400 1500

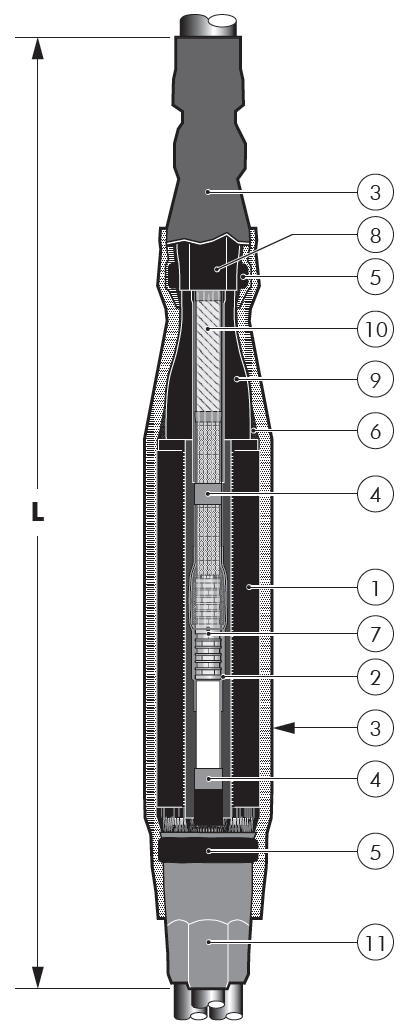

GTM3.1 do 36kV

Teplom zmrštiteľná prechodová spojka pre trojžilové káble s papierovou izoláciou na jednožilové káble s XLPE izoláciou



Použitie:
Slúžia na spájanie trojžilových VN káblov s papierovou izoláciou s jednožilovými káblami s plastovou izoláciou. Pre použitie na káble s obvodovou izoláciou s definovaným typom oloveného plášťa. Spojka je plne tienená a je vhodná na uloženie do zemi.
Popis:
1. Dvojvrstvová trubica.
2. Trubica na riadenie poľa.
3. Pocínovaná medená páska na prepojenie uzemnenia.
4. Mastik pre riadenie pola.
5. Vonkajšia ochranná trubica
6. Mastik tesniaci proti vlhkosti a vode.
7. Púzdro.
8. Spojovač. (na objednávku - nie je súčasťou sady)
9. Trubica - olejová bariéra.
10. Polovodivá trubica.
12. Mastik pre riadenie poľa.
13. Polovodivá páska.

Technické normy a predpisy:
Spĺňa požiadavky normy CENELEC HD 629.2 a IEC 60502-4.


Objednávací kód Napätie kV Rozsah prierezu v mm2 Dĺžka v mm
17GTM3.1.50 12 25 - 50 1100
17GTM3.1.95 12 50 - 95 1100
17GTM3.1.240 12 95 - 240 1200
17GTM3.1.400 12 240 - 400 1400
24GTM3.1.50 24 25 - 50 1100
24GTM3.1.240 24 50 - 240 1200
24GTM3.1.400 24 150 - 400 1400
36GTM3.1.95 36 35 - 95 1300
36GTM3.1.240 36 70 - 240 1400
36GTM3.1.400 36 150 - 400 1500


CSJ do 36kV

Za studena zmrštiteľná priama spojka pre jednožilové káble s XLPE izoláciou


Použitie:
Slúžia na spájanie jednožilových VN káblov s plastovou izoláciou a s tienením z medených drôtov. Spojka je prefabrikovaná. Veľkou výhodou je jednoduchá a rýchla montáž bez nutnosti použitia plameňa. Možnosť uloženia vo vzduchu alebo v zemi. Spojka je plne tienená.
Popis:
1. Extrudované trojvrstvové EPDM telo uložené z:
 - 3. Vonkajší ochranný EPDM plášť
 - 5. Mastik tesniaci proti vlhkosti a vode.
 - 6. Medená pančucha
2. Dvojvrstvová doska s polovodivou a pole riadiacou vrstvou..
4. Mastik pre riadenie poľa.
7. Samolepiaca medená páska.
8. Označovací štítok.
9. Spojovač. (na objednávku - nie je súčasťou sady)

Technické normy a predpisy:
Spĺňa požiadavky normy CENELEC HD 629.1.

Objednávací kód Napätie kV Rozsah prierezu v mm2 Dĺžka v mm
24CSJ-1 24 35 - 185 750
24CSJ-2 24 95 - 300 750
24CSJ-3 24 240 - 630 850
36CSJ-2 36 35 - 240 750
36CSJ-3 36 185 - 630 850
